手机的电源适配器多如牛毛，不同厂家的电路结构大不相同，随着科技的进步新技术、新元件的出现又增加了新款的充电器，再加上山寨电源充斥其中，导致小小充电器电路结构琳琅满目，让人应接不暇。

但有一款比较现代也比较简洁、很容易看懂电路图、容易查找故障的分立元件充电器，可作为经典教材进行研究，虽然现在大电流的快充的出现后，已经有点过时了，但是我们仍然可以将其作为一种研究对象进行分析，今天就将此分享给大家。

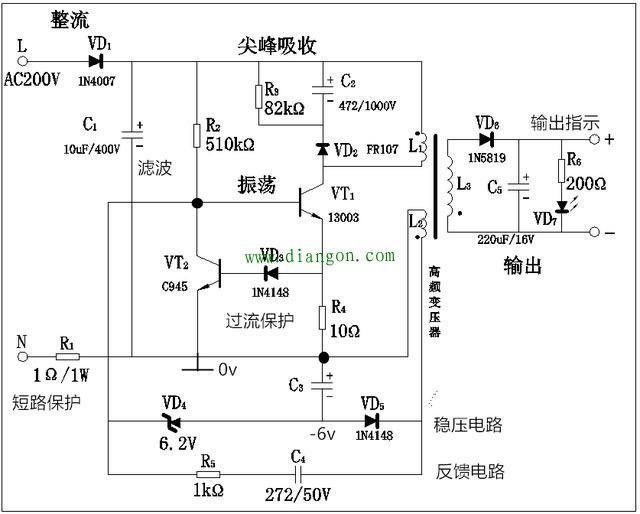

电路图分析：

一、该电路属于自励、反激式、变压器耦合型、PWM开关电源；电源变换过程：交流（AC，输入市电）→直流（DC）→交流（AC，高频）→直流（DC，输出）；电路由整流、振荡、稳压、保护四大系统组成。

二、输入整流、滤波电路：由二极管VD1、电解电容器C1组成，属于半波整流电路，输出脉动直流电压，峰值电压311v，经电容滤波达到300v左右的直流电压。VD1为1N4007这个二极管使用比较普遍，最大整流电流1A，最大反向电压1000v；电解电容器的耐压要大于300v；

三、振荡电路：由R2、VT1、L1、L2、C4、R5组成，如果没有L2、C4、R5反馈支路的存在，三极管VT1过着一种平淡的田园生活，它通过偏置电阻R2提供合适的偏压，形成了一般的放大电路。

再电源适配器中这种电路作为小功率负载使用没问题，且电路结构简单，体积较小，但它的保护不够完善，充电电流较小，功率较小，因此现在已经不多见了，但作为电源适配器，还是很有分析电路价值的。
